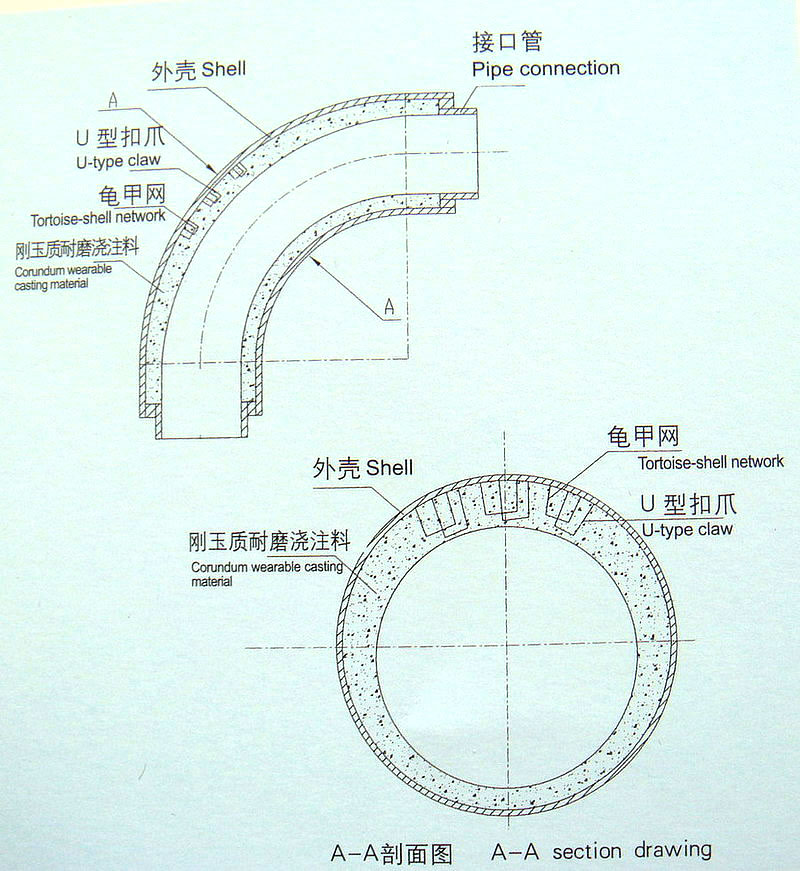

耐磨弯头结构图

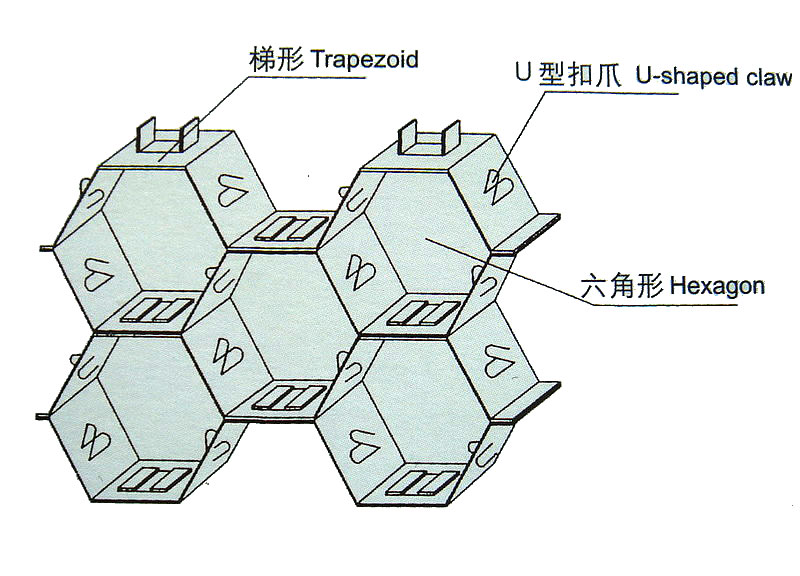

U型龟甲网

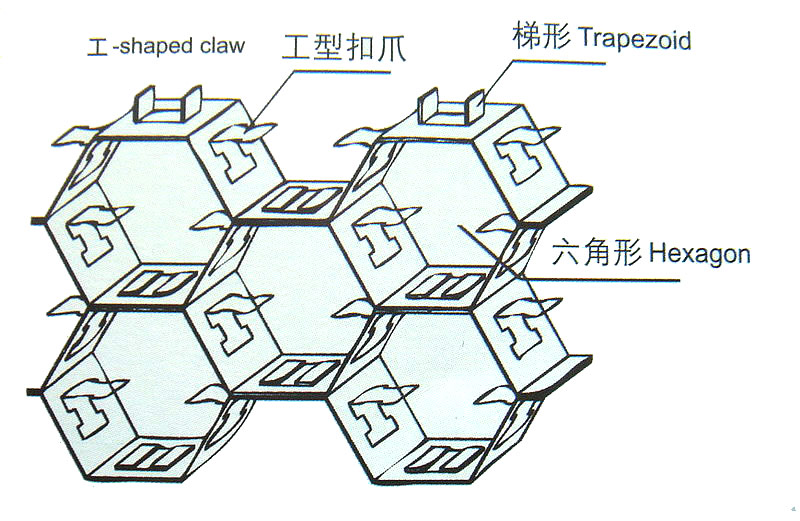

工型龟甲网

内衬陶瓷管道

内衬陶瓷管道是采用表面工程技术将硬度HRA85-95的耐磨陶瓷与金属钢管相结合,并采用镶嵌、焊接、粘贴一体化工艺,具有抗冲击、耐磨损、耐腐蚀、可焊接等特点，该产品技术在国内外处于较领先水平，并且出口海外，获得用户一致好评。

性能

项目数据材料	硬度HV HAR	压溃强度Mpa	表面质量	陶瓷层密度g/cm3	抗压剪切强度(层间结合强度)Mpa	抗机械冲击(机械能50J点接触管体陶瓷产生裂纹时冲击次数)	抗热震性(加热淬水三次陶瓷层出现裂纹的温度℃)
碳钢管	149	411
陶瓷内衬钢管	85-90	300- 350	光滑	3.6-3.9	15-20	15	900

内衬陶瓷钢管的耐磨性

喷砂对比试验(SiO2泥浆冲刷对比试验)
材料	体积减少	材料	体积减少
耐酸陶瓷	0.0025	45号钢	25
陶瓷内衬复合钢管	0.0022	陶瓷内衬复合钢管	3

用途

本产品可取代不锈钢管、金属管、稀土耐磨合金钢、化工陶瓷管和铸石管等，广泛用于电力、化工、冶金、矿山、石化和其它能源部门。使用价格低于稀土合金钢，且性能优于稀土合金钢管，可代替昂贵的不锈钢管、镍管、钛管等，大大降低工程造价，具有较显著的社会效益和经济效益。

本产品具有超硬耐磨性，用于剧烈磨损的矿山充填、尾矿运送高炉喷煤、热电力除渣等行业，作为输送管道比较合适。

内衬陶瓷管道耐高温，并具有高的抗机械冲击和抗震性。用于石油裂解气，合成氨中温变换气，合成橡胶生成气以及溶融液、盐载热体的输送管道。

该管用在耐腐蚀、磨损、高温的综合场合下更能显身手，适用于高温腐蚀气体和液体，含固体颗粒的腐蚀物料以及含硫的热水输送管道。

该管不污染和粘连熔融铝液,制造对铁质污染敏感且使用后不需要繁重劳动力进行清理和维修的熔铝设备、熔融铝液输送管、铝低铸造升液管等，是目前较为理想的材料。

产品特点

对比管材绝对粗糙度（Δ） 水力输送　　　　气力输送	相对粗糙度（Δ）清水阻 水力输送 气力输送 力系数
普通管材　　　0.119 　　　120	7．9354х10-4 1．343х10-3 0．0195
陶瓷内衬钢管 0.0118 　　 0．195	7．935х10-4 1．343х10-3 0．0193

耐磨性好：内衬陶瓷管道由内衬氧化铝陶瓷，硬度HRA在85以上，因此对电力、矿山所输送的任何输送介质均是有高耐磨性，经江苏谏壁电厂、甘肃永昌电厂、桂林永福电厂、江苏戚墅堰电厂、江苏新海电厂及出口印度等海外电厂的工业运行证明。陶瓷耐磨管寿命是稀土合金钢管的十倍以上。

运行阻力小：内衬陶瓷管道经权威单位进行输灰阻力特性测试，结果如下，表（3）

耐腐蚀、防结垢

耐湿性能好：内衬陶瓷管道能在-50～900℃范围内长期正常运行，材料线膨胀系数6～8х10-6℃。

安装施工方便：产品重量轻，与同内径的其它管相比，可节约钢材20～30%，且具有耐热与耐机械冲击等良好的综合性能，可采用焊接、法兰等快速联接方式，施工安装方便，可减少安装费用。
